Contactorul electric joacă un rol crucial în domeniul automatizărilor și al instalațiilor electrice, fiind folosit pentru a gestiona alimentarea cu energie a diverselor echipamente. Acest articol își propune să ofere o perspectivă detaliată asupra contactorului, examinând importanța sa în cadrul unui circuit electric.
În cele ce urmează, vom explora componentele esențiale ale acestui dispozitiv, precum bobina, contactele și carcasa, explicând funcția fiecărui element în ansamblu. De asemenea, vom analiza diferitele tipuri de contactoare disponibile și vom evidenția particularitățile și utilizările fiecărui tip.
Nu în ultimul rând, vom evidenția semnificația contactorului în asigurarea protecției și eficienței circuitelor electrice, subliniind beneficiile acestuia în diverse sectoare industriale. Așadar, iată ce este și ce face un contactor, precum și care sunt principalele variante care există în acest moment.
Cuprins:
- Ce este un contactor - definiție, componență, tipuri de contactoare
- Contactorul - rolurile și importanța contactoarelor
1. Ce este un contactor - definiție, componență, tipuri de contactoare
Contactorul electric este un dispozitiv electromagnetic utilizat pentru a conecta sau deconecta circuite electrice. La contactor, definiția poate fi interpretată și astfel: disozitivul este un echipament care permite controlul automat sau manual al alimentării cu energie a echipamentelor electrice, fără a necesita intervenția directă asupra circuitului de putere.
Acest dispozitiv este extrem de răspândit în instalațiile electrice industriale și comerciale, datorită capacității sale de a gestiona curenți mari și de a proteja sistemele de suprasarcini sau alte probleme electrice.
Rolul contactorului și la ce se folosesc contactoarele
Ce rol are un contactor electric? El este un dispozitiv prin care se controlează alimentarea sau deconectarea unui circuit electric de putere. Spre deosebire de întrerupătoarele manuale, contactoarele sunt capabile să opereze în mod automat și repetat, fiind activate printr-un semnal electric de control. Acest lucru le face extrem de utile în procesele industriale și comerciale unde este necesar un control automatizat și fiabil al echipamentelor.
Ce rol au contactoarele în aceste aplicații? Ele permit pornirea și oprirea sigură a echipamentelor electrice grele, cum ar fi motoarele sau generatoarele, reducând riscul de deteriorare a acestora. De asemenea, contactorul protejează echipamentele și sistemele împotriva fluctuațiilor de curent și tensiune, asigurând o operare sigură și eficientă.
Cum funcționează contactorul
Pentru a înțelege și mai bine ce rol are un contactor electric, trebuie explicat cum funcționează contactorul. Contactorul funcționează prin intermediul unui sistem electromagnetic care, atunci când primește un semnal electric, atrage o serie de contacte mobile pentru a închide sau deschide circuitul electric.
Acest proces este esențial pentru controlul eficient al echipamentelor mari de putere, permițând pornirea și oprirea acestora în mod sigur și fiabil.

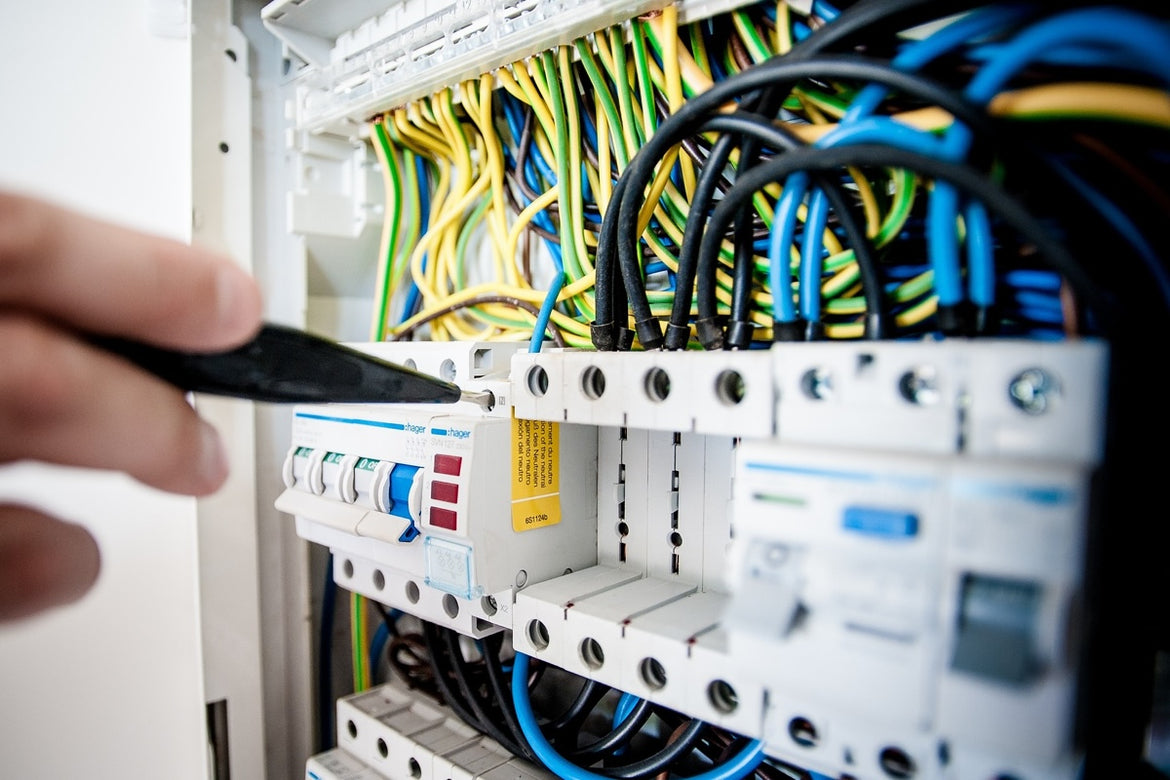

Poză de mostafa mahmoudi pe Unsplash
Componentele unui contactor electric
Un contactor electric este alcătuit din mai multe componente esențiale, fiecare având un rol specific în funcționarea dispozitivului. Principalele componente ale unui contactor includ:
- Bobina - aceasta este componenta electromagnetică a contactorului. Când bobina este alimentată cu curent electric, generează un câmp magnetic care atrage miezul de fier mobil și închide circuitul prin contactele de putere.
- Contactele principale - acestea sunt responsabile pentru închiderea și deschiderea circuitului de putere. Contactele principale pot suporta curenți mari, asigurând astfel funcționarea eficientă a echipamentelor conectate.
- Contactele auxiliare - aceste contacte sunt utilizate pentru a controla circuite secundare sau pentru a semnaliza starea contactorului. Ele sunt de obicei folosite în circuite de control și semnalizare.
- Carcasa - carcasa protejează componentele interne ale contactorului de factori externi, cum ar fi praf, umiditate și alte impurități, asigurând astfel o durată de viață mai lungă și o funcționare fiabilă.
- Arc de revenire - acesta este un arc mecanic care asigură revenirea contactelor la poziția inițială atunci când bobina nu mai este alimentată.
- Sistem de izolație - izolația este crucială pentru a preveni scurtcircuitele și pentru a asigura separarea electrică între diferitele părți ale contactorului.
Tipuri de contactoare electrice
Există o varietate de contactoare electrice disponibile pe piață, fiecare proiectat pentru aplicații specifice, în funcție de tipul de curent, mediul de operare și sarcinile electrice pe care le gestionează. Iată care sunt cele mai comune tipuri de contactoare electrice și particularitățile lor.
Contactoarele de curent alternativ (AC) sunt cele mai frecvent utilizate în industrie și în aplicațiile comerciale. Aceste dispozitive sunt proiectate pentru a controla echipamente care funcționează pe baza curentului alternativ, cum ar fi motoarele electrice, sistemele de iluminat și echipamentele de încălzire.
Contactorul AC este capabil să suporte curenți mari și să opereze la tensiuni ridicate, fiind utilizat pe scară largă în circuitele industriale. Un avantaj important al acestui tip de contactor este capacitatea sa de a gestiona sarcini ciclice, ceea ce îl face ideal pentru aplicații care necesită porniri și opriri frecvente.
Contactorul de curent continuu (DC) este utilizat în aplicații unde echipamentele funcționează pe baza curentului continuu. Acestea sunt mai puțin comune decât contactoarele AC, dar sunt esențiale în anumite domenii, cum ar fi în transportul feroviar, vehiculele electrice, și echipamentele electronice de mare putere.
Contactorul DC este proiectat să gestioneze arcuri electrice care se formează la întreruperea circuitelor de curent continuu, având o structură robustă care permite utilizarea în condiții riguroase.
Contactoarele modulare sunt mai compacte și sunt utilizate în principal în tablourile de distribuție de putere din locuințe și clădiri comerciale. Acestea sunt preferate datorită dimensiunilor lor reduse și a ușurinței de instalare, fiind ideale pentru aplicații care nu necesită curenți foarte mari.
Contactorul modular este frecvent utilizat pentru controlul iluminatului, sistemelor HVAC (încălzire, ventilație și aer condiționat) și altor echipamente de uz casnic sau comercial.
Contactoarele pentru sarcini grele sunt proiectate să gestioneze curenți foarte mari și tensiuni ridicate, fiind utilizate în aplicații industriale grele, cum ar fi în sectorul metalurgic, industria chimică și în utilaje mari. Aceste contactoare sunt construite pentru a rezista în condiții extreme, având o carcasă robustă și componente interne care pot suporta uzura severă. Ele sunt esențiale în aplicații unde fiabilitatea și durabilitatea sunt cruciale.
Contactoarele pentru pornirea motoarelor sunt specializate pentru controlul motoarelor electrice, permițând pornirea și oprirea acestora în mod eficient. Acestea sunt adesea utilizate în combinație cu relee de protecție termică pentru a preveni suprasolicitarea motoarelor. Un astfel de contactor este esențial în aplicații industriale unde motoarele sunt componente vitale ale procesului de producție, oferind atât control cât și protecție.
Contactorul cu vacuum este utilizat în aplicații de înaltă tensiune, fiind proiectat pentru a izola arcul electric într-o cameră de vacuum. Această tehnologie previne deteriorarea contactelor, asigurând o durată de viață mai lungă a dispozitivului și o funcționare fiabilă. Contactorul cu vacuum este ideal pentru aplicații în care este necesară o operare sigură și continuă, cum ar fi în centralele electrice și în rețelele de distribuție de înaltă tensiune.
Contactorul magnetotermic combină funcțiile unui contactor și ale unui dispozitiv de protecție împotriva suprasarcinilor și scurtcircuitelor. Acest tip de contactor este echipat cu protecție termică și magnetică, fiind utilizat frecvent în circuitele complexe de control, unde este necesară protecția suplimentară a echipamentelor. Contactorul magnetotermic este preferat în aplicațiile în care siguranța și protecția sunt priorități majore.
Contactorul reversibil permite schimbarea direcției de rotație a motoarelor electrice, fiind esențial în aplicațiile unde este necesară inversarea sensului de operare a echipamentului, cum ar fi în utilaje de ridicat, benzi transportoare și alte echipamente industriale. Acest tip de contactor este dotat cu un sistem care permite trecerea rapidă și sigură de la o direcție la alta, minimizând riscurile de deteriorare a motorului.
Așadar, contactorul electric este un dispozitiv versatil și esențial în numeroase aplicații electrice și industriale. De la definiția contactorului, până la cum funcționează contactorul și varietatea de tipuri disponibile, fiecare aspect contribuie la funcționarea eficientă și sigură a echipamentelor electrice.
“Ce sunt contactoarele electrice?“ este o întrebare ce poate fi răspunsă prin explorarea diversității lor și a specificațiilor fiecărui tip, oferind soluții adaptate pentru o gamă largă de nevoi. În continuare, vom analzia mai în profunzime importanța contactorului pentru aplicațiile în care este inclus și vom prezenta și alternativele existente pe piață.
2. Contactorul - importanța contactoarelor în diverse aplicații și alternativele existente
Utilizarea contactoarelor aduce numeroase beneficii, lucru care subliniază importanța lor în cadrul diverselor aplicații cu circuite electrice. Iată care sunt avantajele pe care acestea le presupun:
- Automatizare - contactoarele permit operarea automată a echipamentelor, eliminând necesitatea intervenției manuale și reducând astfel costurile cu forța de muncă.
- Siguranță - cotactoarele asigură deconectarea rapidă a circuitelor în caz de suprasarcină sau scurtcircuit, protejând astfel atât echipamentele, cât și personalul.
- Fiabilitate - contactoarele sunt proiectate pentru a rezista la utilizare intensă, oferind o funcționare de lungă durată fără defecțiuni.
- Flexibilitate - aceste dispozitive pot fi integrate cu ușurință în diverse sisteme de control, permițând personalizarea și extinderea aplicațiilor.
Alternativele la contactoare
Deși contactoarele sunt extrem de eficiente și fiabile, există și alternative care pot fi utilizate în funcție de cerințele aplicației. Una dintre cele mai frecvente alternative este releul de forță.
Releele de forță funcționează pe un principiu similar cu cel al contactorului, dar sunt utilizate pentru aplicații care necesită curenți mai mici și sarcini mai ușoare. Acestea sunt mai mici și mai ieftine decât contactoarele, ceea ce le face ideale pentru aplicații unde nu este necesar să se controleze sarcini mari. Releele de forță sunt adesea utilizate în circuitele de control și în sistemele de protecție.
Comutatoarele semiconductoare reprezintă o altă alternativă la contactoarele tradiționale. Aceste dispozitive utilizează tehnologia semiconductoarelor pentru a controla curenții mari, fără a avea părți mobile. Comutatoarele semiconductoare oferă viteze de comutare mai mari și o durată de viață mai lungă decât contactoarele electromecanice, însă sunt mai scumpe și mai sensibile la condițiile de mediu.
În aplicațiile complexe de automatizare, controlerele programabile (PLC) sunt adesea utilizate pentru a gestiona contactorii și alte dispozitive de control. Deși PLC-urile nu înlocuiesc direct contactoarele, ele oferă un nivel ridicat de control și monitorizare, permițând o automatizare avansată și personalizată a proceselor.
Alegerea corectă între contactoare și alternative
Atunci când se selectează soluțiile de control electric, alegerea între contactoare și alternativele lor, precum releele de forță sau comutatoarele semiconductoare, necesită o analiză detaliată a mai multor factori esențiali. Acești factori includ sarcina de control, durabilitatea, fiabilitatea, costurile implicate și complexitatea aplicației. Fiecare dintre aceste aspecte joacă un rol crucial în determinarea celei mai potrivite soluții pentru o anumită aplicație.
Primul și poate cel mai important factor de luat în considerare este tipul și mărimea sarcinii care trebuie controlată. Contactoarele sunt concepute să gestioneze sarcini mari, fiind ideale pentru aplicații care implică motoare de mare putere, echipamente industriale complexe sau sisteme de încălzire și ventilare. Capacitatea lor de a manipula curenți mari și de a opera în mod fiabil pe termen lung le face indispensabile în astfel de medii.
Pe de altă parte, pentru sarcini mai mici, cum ar fi circuitele de control sau dispozitivele care necesită un curent mai mic, releele de forță sau comutatoarele semiconductoare sunt adesea mai potrivite. Releele de forță oferă o soluție eficientă și economică pentru aplicații care nu necesită capacitățile de curent mari ale contactorilor.
Comutatoarele semiconductoare, în special, sunt utile pentru aplicații care necesită o comutare rapidă și precisă, fără a avea componente mecanice care se pot uza în timp.
Durabilitatea și fiabilitatea sunt factori esențiali în alegerea echipamentelor de control electric. Contactoarele sunt recunoscute pentru robustetea lor, fiind proiectate să reziste la operațiuni repetate și la condiții de mediu dure. Ele sunt capabile să funcționeze în medii industriale solicitante, unde se cere o performanță constantă și de lungă durată.
Releele de forță, deși mai puțin robuste decât contactoarele, oferă o fiabilitate satisfăcătoare în aplicații de intensitate medie. Comutatoarele semiconductoare, în schimb, elimină uzura mecanică, oferind o durată de viață prelungită.
Cu toate acestea, ele pot fi mai sensibile la condiții de temperatură extremă sau la variații de tensiune, ceea ce poate limita utilizarea lor în anumite medii industriale.
Costul este un alt factor determinant în alegerea între contactoare și alternativele lor. Contactoarele, datorită complexității lor și capacităților superioare, pot fi mai costisitoare. Această investiție este justificată în aplicații unde fiabilitatea pe termen lung și capacitatea de a gestiona sarcini mari sunt esențiale.
Pentru aplicațiile mai puțin exigente din punct de vedere al curentului și sarcinii, releele de forță sau comutatoarele semiconductoare pot oferi o soluție mai economică. Alegerea unei soluții mai ieftine poate reduce costurile inițiale, însă trebuie luat în considerare și costul total de proprietate, inclusiv întreținerea și durata de viață a echipamentului.
Complexitatea aplicației este un alt factor critic. În aplicațiile simple, unde se cere doar pornirea și oprirea unor echipamente de bază, contactoarele sau releele de forță pot fi suficiente.
Cu toate acestea, în aplicațiile complexe, unde este necesară integrarea cu sisteme de automatizare și control avansate, combinarea contactorilor cu PLC-uri (Controlere Logice Programabile) sau alte soluții de control sofisticate poate fi cea mai bună opțiune.
De la controlul motoarelor la gestionarea sistemelor de iluminat și încălzire, contactoare și relee de forță oferă soluții fiabile și flexibile pentru o varietate de necesități. În funcție de cerințele aplicației, alternativele precum releele de forță, comutatoarele semiconductoare și controlerele programabile pot oferi avantaje suplimentare. Alegerea corectă a soluției de control electric depinde de o analiză atentă a nevoilor specifice ale fiecărei aplicații.
În concluzie, contactoarele joacă un rol esențial în numeroase aplicații industriale și comerciale, asigurând controlul eficient și sigur al echipamentelor electrice. Pentru a beneficia de soluții eficiente pe termen lung, alege contactoarele disponibile pe Alternativo.ro și profită de versatilitatea lor și prețurile accesibile!
