Releele electrice joacă un rol crucial în funcționarea și siguranța instalațiilor electrice, fiind componente esențiale în numeroase aplicații. Aceste dispozitive versatile sunt utilizate pentru a controla circuitele electrice, asigurând atât protecția, cât și automatizarea acestora. În rândurile următoare, vom explora funcționarea releelor, importanța lor în diferite scenarii și cum să alegi modelul potrivit pentru nevoile tale specifice.
Cuprins:
- Ce este releul electric, care sunt tipurile de relee și utilizările lor
- Releul - funcționare și principii de bază ale releelor electrice
- Releele - alegerea și instalarea corectă a acestor componente electrice esențiale
1. Ce este releul electric, care sunt tipurile de relee și utilizările lor

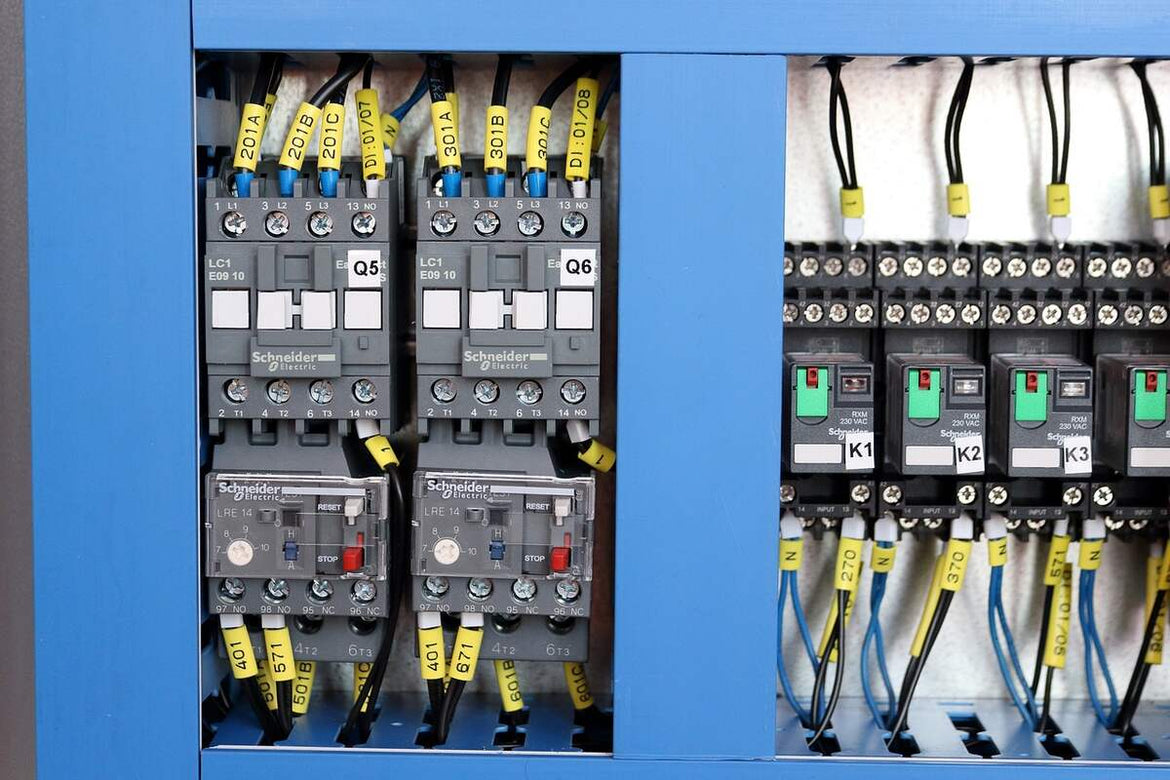

Fotografie de image4you pe Pixabay.com
Un releu este un comutator electromagnetic care permite controlul unui circuit electric folosind o sursă de energie externă, de obicei de joasă tensiune. Practic, releele funcționează ca niște "intermediari" care controlează circuite complexe fără a necesita interacțiune manuală directă. Acest lucru le face să fie componente esențiale în sistemele de automatizare, siguranță și protecție.
Unul dintre cele mai mari avantaje ale releului este capacitatea sa de a controla circuite cu tensiuni sau curenți diferiți, fără a fi nevoie să se manipuleze manual contactele electrice. Astfel, un releu mic, alimentat cu o tensiune de 5V sau 12V, poate comuta un circuit de înaltă tensiune, cum ar fi unul de 220V sau chiar mai mult. Această caracteristică face ca releele electrice să fie indispensabile în echipamentele industriale, în partea electrică a vehiculelor și chiar la fabricarea electrocasnicelor.
Releele sunt folosite în aproape toate domeniile care implică circuite electrice. De la pornirea motoarelor industriale până la automatizarea caselor inteligente, releele permit un control eficient și sigur. În plus, ele sunt folosite și pentru protecția circuitelor electrice, asigurându-se că echipamentele sunt deconectate în cazul unei suprasarcini sau scurtcircuit.
Prin această capacitate de a comuta circuite și de a oferi protecție, releele joacă un rol important în asigurarea unei funcționări sigure și eficiente a sistemelor electrice, indiferent de domeniul de aplicare.
Desigur, există mai multe tipuri de relee. Să le analizăm pe rând:
Releele electrice de bază sunt dispozitive esențiale în controlul automatizat al circuitelor electrice. Ele funcționează prin deschiderea sau închiderea unui contact, controlat de un curent electric mic, care permite sau oprește trecerea unui curent mai mare printr-un alt circuit. În esență, ele acționează ca niște comutatoare la distanță, făcând posibilă operarea echipamentelor electrice fără intervenție manuală directă.
Unul dintre avantajele majore ale releelor este că permit comutarea unor sarcini mari, cum ar fi motoarele sau sistemele de iluminat, folosind o sursă de comandă de joasă tensiune. Acest lucru este extrem de util în diverse domenii, de la controlul sistemelor industriale până la circuitele electrice din casele inteligente. În aceste aplicații, releele sunt folosite pentru a simplifica gestionarea și a îmbunătăți siguranța sistemelor electrice.
Diferențierea între relee electromagnetice și relee statice
Există două tipuri principale de releu: releul electromagnetic și releul static.
- Releul electromagnetic este cel mai comun tip de releu și funcționează pe baza unui mecanism fizic activat de un câmp electromagnetic. Când un curent trece prin bobina unui releu electromagnetic, aceasta generează un câmp magnetic care atrage un contact mobil, schimbându-i poziția și permițând curentului să circule. Aceste relee sunt utilizate pe scară largă în aplicații care necesită comutare simplă și sigură, cum ar fi circuitele de iluminat și sistemele de protecție la supratensiune.
- Releele statice, pe de altă parte, nu au componente mobile și funcționează prin utilizarea componentelor semiconductoare pentru a comuta circuitele. Avantajul lor constă în fiabilitatea crescută, deoarece lipsa componentelor mecanice reduce riscul de uzură. Aceste relee sunt adesea folosite în aplicații industriale complexe, unde viteza și durabilitatea sunt critice.
Releele de forță și contactoarele sunt utilizate în special în circuitele de înaltă tensiune și de mare putere. Spre deosebire de releele obișnuite, care sunt folosite pentru comutarea unor sarcini mai mici, releele de forță și contactoarele sunt proiectate să reziste la curenți mari și să gestioneze echipamentele de mare putere, cum ar fi motoarele electrice mari, generatoarele și alte echipamente industriale.
- Releele de forță sunt dispozitive robuste, folosite pentru a controla motoarele și alte echipamente de mare putere în diverse domenii industriale. Acestea sunt capabile să comute rapid și sigur curenți mari, asigurând o funcționare eficientă și protecția sistemului.
- Contactoarele, un tip specific de releu de forță, sunt similare, dar sunt proiectate special pentru a comuta circuite cu sarcini foarte mari. Ele sunt utilizate în mod obișnuit în controlul sistemelor de iluminat industriale, a pompelor mari și a compresoarelor, asigurând o comutare fiabilă chiar și în condiții grele de lucru.
Pe lângă aplicațiile standard de comutare, releele joacă un rol esențial în protecția și monitorizarea circuitelor electrice. Iată câteva exemple de relee electrice specializate:
- Releul de protecție este folosit în principal în rețelele de distribuție electrică pentru a proteja echipamentele împotriva suprasarcinilor, scurtcircuitelor sau altor defecțiuni. Acesta detectează anomalii în sistem și deconectează automat circuitul pentru a preveni eventualele daune.
- Releele temporizate sunt utilizate pentru a introduce întârzieri controlate în circuitele electrice. Ele sunt utile în automatizările industriale, unde este necesar ca anumite acțiuni să fie executate după un interval de timp prestabilit, de exemplu pentru pornirea sau oprirea secvențială a diverselor echipamente acționate electric.
- Releele de siguranță sunt concepute pentru a asigura funcționarea corectă a echipamentelor critice și pentru a proteja oamenii și sistemele în caz de avarie. Aceste relee sunt utilizate mai ales în aplicații care necesită un nivel ridicat de securitate, cum ar fi sistemele de oprire de urgență sau la instalațiile care manipulează substanțe periculoase.
Acestea sunt doar câteva dintre tipurile de relee disponibile, fiecare având un rol specific în optimizarea funcționării și protejarea circuitelor electrice. Releele electrice sunt extrem de versatile și oferă soluții pentru aproape orice aplicație, fie că este vorba de o casă inteligentă sau o fabrică industrială complexă.
2. Releul - funcționare și principii de bază ale releelor electrice
Fotografie de jarmoluk pe Pixabay.com
Acum, că am aflat ce este și la ce se folosește releul electric este timpul să vedem, mai detaliat, modul de funcționare al unui astfel de dispozitiv.
Funcționarea unui releu se bazează pe principiul electromagnetismului. La baza fiecărui releu electric se află o bobină de sârmă care, atunci când este alimentată cu un curent electric, creează un câmp magnetic. Acest câmp magnetic este responsabil pentru mișcarea unui mecanism numit „contact” care, la rândul său, închide sau deschide circuitele conectate.
Mai concret, atunci când un curent mic trece prin bobina releului, aceasta generează un câmp magnetic suficient de puternic pentru a atrage un braț mobil (denumit și ancoră), care conectează sau deconectează un circuit de curent mai mare. După ce curentul din bobină este întrerupt, câmpul magnetic dispare, iar brațul revine în poziția inițială prin acțiunea unui arc de revenire, deconectând circuitul.
Această metodă de funcționare face ca releele să fie componente ideale pentru controlul la distanță al circuitelor, permițând astfel utilizatorului să gestioneze sarcini mari cu un consum energetic minim. În plus, releele oferă siguranță și protecție împotriva supraîncărcărilor, scurtcircuitelor sau altor anomalii în circuitele electrice diverse.
Pentru a înțelege mai bine ce este releul electric și cum funcționează acesta, este important să-i analizăm ceva mai pe larg principalele componente:
- Bobina este componenta care creează câmpul magnetic atunci când este alimentată cu curent. Este, de obicei, o înfășurare de sârmă de cupru pe un miez de metal. Intensitatea câmpului magnetic generat depinde de valoarea curentului și de numărul de spire ale bobinei.
- Contactele reprezintă părțile care permit trecerea sau blocarea curentului electric în circuitul controlat. În funcție de tipul de releu, contactele pot fi de tip normal închis (NC), care întrerup curentul când bobina este activată, sau normal deschis (NO), care închid circuitul în prezența unui câmp magnetic.
- Ancora (brațul mobil) este piesa care se mișcă sub acțiunea câmpului magnetic creat de bobină. Ancora este conectată la contactele releului și are rolul de a închide sau deschide circuitele electrice atunci când se deplasează în urma atragerii electromagnetice.
Aceste trei componente principale lucrează sinergic pentru a permite releului să comute circuite electrice cu o precizie și eficiență ridicată.
Pentru a înțelege mai bine ce sunt releele și modul în care acestea operează, este necesar să știm că acestea folosesc două tipuri de contacte:
- Normal deschis (NO). În acest caz, circuitul este deschis (adică nu trece curent) până când releul este activat. Când bobina este alimentată cu curent și câmpul magnetic este creat, ancora închide contactele, permițând curentului să circule. Aceste contacte sunt folosite în aplicații unde se dorește activarea unui dispozitiv doar atunci când releul este în funcțiune, cum ar fi pornirea unui motor electric sau a unui sistem de iluminat.
- Normal închis (NC). Contactele de tip normal închis permit trecerea curentului în mod continuu până când releul este activat. Când bobina este alimentată, ancora deschide circuitul, oprind curentul. Aceste contacte sunt utilizate în sisteme de protecție, cum ar fi alarmele sau mecanismele de oprire de urgență, unde întreruperea curentului indică o problemă sau un pericol.
Releele electrice pot combina aceste două tipuri de contacte, ceea ce le face extrem de versatile în aplicațiile de comutare și protecție a circuitelor electrice.
Un alt element important al funcționării releelor este rolul lor în protejarea circuitelor electrice împotriva defectelor, cum ar fi suprasarcinile, scurtcircuitele și fluctuațiile de tensiune. Atunci când un releu detectează o anomalie în circuit (de exemplu, un curent excesiv), acesta poate întrerupe rapid circuitul pentru a preveni deteriorarea echipamentului sau chiar incendiile.
În acest sens, releele de protecție sunt echipamente esențiale în rețelele electrice industriale și comerciale. Ele monitorizează constant starea circuitului și, în caz de defect, comută rapid contactele pentru a izola problema și a minimiza impactul asupra sistemului.
Funcționarea automată și fiabilitatea lor le face indispensabile pentru menținerea unei funcționări stabile a echipamentelor electrice în condiții de siguranță. De asemenea, releele de forță și contactoarele, în special, joacă un rol important în protejarea motoarelor mari și a altor echipamente critice, asigurând oprirea imediată în caz de avarie.
Prin urmare, înțelegerea principiilor de bază ale releelor nu doar că te ajută să înțelegi cum funcționează aceste dispozitive, dar și cum contribuie ele la asigurarea fiabilității și siguranței circuitelor electrice din orice sistem.
3. Releele - alegerea și instalarea corectă a acestor componente electrice esențiale
Fotografie de jarmoluk pe Pixabay.com
Alegerea corectă a unui releu pentru un circuit este esențială pentru a asigura funcționarea sigură și eficientă a întregului sistem electric. Deși releele sunt dispozitive versatile, există mai mulți factori de care trebuie să ții cont înainte de a achiziționa unul:
- Tipul de sarcină. Este important să identifici ce tip de sarcină va trebui controlată. Dacă este vorba despre motoare, lumini sau echipamente industriale, alegerea va varia.
- Tensiunea de control și tensiunea de lucru. Trebuie să te asiguri că releul pe care îl alegi poate funcționa la tensiunea disponibilă în sistemul tău. Există relee care funcționează la tensiuni de control mici (de exemplu, 12V sau 24V), în timp ce altele sunt proiectate pentru tensiuni mai mari (230V sau chiar 400V).
- Capacitatea de curent. Verifică dacă releul poate manipula curentul necesar pentru dispozitivele din circuit. Aceasta este o componentă esențială, deoarece un releu cu o capacitate insuficientă poate duce la defectarea circuitului sau chiar la riscuri majore, precum supraîncălzirea sau incendiul.
- Tipul de contacte. Alegerea între contacte normal deschise (NO) și normal închise (NC) depinde de modul în care dorești să funcționeze sistemul tău. Dacă vrei ca circuitul să fie deschis când releul nu este activat, vei alege contacte NO. Dacă vrei să menții circuitul închis până la activarea releului, contacte NC sunt potrivite.
- Dimensiunile fizice. În funcție de spațiul disponibil în tabloul electric sau carcasa de protecție, trebuie să alegi un releu de dimensiuni adecvate. În instalațiile industriale, unde spațiul poate fi limitat, este esențial să măsori locul de instalare înainte de a cumpăra releul.
Instalarea corectă a unui releu este un proces simplu, dar necesită respectarea anumitor pași pentru a asigura funcționarea optimă și siguranța circuitului. Iată cum să instalezi un releu:
Pasul 1: Deconectează alimentarea. Înainte de a începe instalarea, asigură-te că sistemul electric este deconectat de la sursa de alimentare. Acest lucru este esențial pentru a preveni orice risc de electrocutare sau deteriorare a echipamentului.
Pasul 2: Identifică conexiunile. Fiecare releu are cel puțin două seturi de terminale: unul pentru bobina releului și altul pentru contactele de comutare. Asigură-te că ai identificat corect aceste terminale pe baza diagramei din manualul tehnic al releului. Terminalele pentru bobină vor fi conectate la sursa de control (de exemplu, un întrerupător), iar contactele de comutare vor controla sarcina din circuit.
Pasul 3: Conectează bobina. Leagă firele care vin de la sursa de control la terminalele bobinei. Asigură-te că respecți polaritatea, dacă este cazul, și că folosești fire de dimensiuni corespunzătoare pentru curentul de control. În această etapă, este important să te asiguri că tensiunea de alimentare este compatibilă cu bobina releului.
Pasul 4: Conectează contactele de comutare. După ce ai conectat bobina, conectează firele care vor transporta curentul principal către sarcină la contactele releului. Dacă folosești contacte NO, circuitul va fi închis doar atunci când releul este activat. Pentru contacte NC, curentul va circula în mod continuu până când releul este activat și deschide circuitul.
Pasul 5: Verifică conexiunile. După ce toate firele sunt conectate, verifică încă o dată fiecare terminal pentru a te asigura că nu există erori de conectare. Este important ca firele să fie bine fixate și protejate, mai ales în zonele cu expunere la vibrații sau căldură.
Pasul 6: Pornește sistemul și testează releul. După ce toate conexiunile sunt realizate, reconectează alimentarea și testează releul pentru a te asigura că funcționează conform așteptărilor. Activează sursa de control pentru bobină și verifică dacă circuitul principal comută corect. Dacă releul nu funcționează corespunzător, deconectează alimentarea și revizuiește conexiunile pentru a identifica eventualele erori.
Chiar și cu o instalare atentă, există câteva greșeli frecvente care pot compromite funcționarea releelor:
- Subdimensionarea releului. Alegerea unui releu cu o capacitate de curent mai mică decât necesită circuitul este o greșeală comună. Acest lucru poate duce la supraîncălzirea releului și la defectarea acestuia. Întotdeauna verifică specificațiile tehnice și alege un releu potrivit pentru sarcina respectivă.
- Montajul necorespunzător al firelor. Un alt aspect des întâlnit este montajul incorect al conexiunilor. Fiecare terminal trebuie strâns bine pentru a preveni contactele slabe, care pot cauza încălziri și scântei.
- Neglijarea compatibilității tensiunii. Folosirea unui releu care nu este compatibil cu tensiunea de control sau tensiunea de lucru din circuit poate duce la avarii serioase. De aceea, verificarea de două ori a specificațiilor de tensiune este esențială.
Pentru a te asigura că releul funcționează corect și pentru a-i prelungi durata de viață, este important să acorzi atenție mentenanței periodice:
- Verificarea contactelor. În timp, contactele releului pot suferi de uzură sau coroziune, ceea ce poate afecta performanța. Curățarea periodică a contactelor sau înlocuirea releului atunci când este necesar va preveni problemele de funcționare.
- Testarea funcționalității. Efectuarea unor teste de rutină asupra releului te poate ajuta să identifici din timp orice anomalie sau defect. În acest fel, poți interveni înainte ca problema să afecteze circuitul principal.
- Protejarea de factori externi. Dacă releul este instalat într-un mediu expus la praf, umiditate sau temperaturi extreme, asigură-te că îl protejezi cu carcase adecvate pentru a evita deteriorarea.
Prin respectarea acestor sfaturi și a procedurilor corecte de instalare, poți asigura o funcționare eficientă și sigură a releelor în orice aplicație electrică.
Așadar, releele sunt componente esențiale în circuitele electrice, având un rol crucial în controlul și protejarea echipamentelor. Fie că le folosești pentru sarcini mici sau mari, în aplicații casnice fie că le folosești pentru aplicații industriale, alegerea și instalarea corectă a unui releu este esențială pentru siguranța și eficiența sistemului. Înțelegând ce este un releu, cum funcționează și care sunt tipurile disponibile, poți lua decizii informate pentru proiectele tale electrice. Asigură-te că respecți toate recomandările de montaj și întreținere pentru a maximiza durata de viață a releului și pentru a te bucura de o funcționare fără probleme.
