Monofazat sau trifazat - alegerea corectă a branșamentului la rețeaua de energie electrică - Alternativo.RO

În domeniul instalațiilor electrice, alegerea între curentul monofazat sau cel trifazat este un aspect fundamental care poate influența semnificativ eficiența, siguranța și performanța întregii instalații. De la clădirile rezidențiale până la marile centre industriale, fiecare proiect de alimentare sau de branșament cu energie electrică are nevoi și cerințe specifice în ceea ce privește tipul de curent electric utilizat.

A cunoaște diferența dintre curentul electric monofazat și cel trifazat nu înseamnă doar a ști să faci o simplă alegere între două opțiuni, ci reprezintă o decizie strategică ce poate afecta viitorul sistem electric. Este și motivul pentru care, în acest articol, ne propunem să explorăm în detaliu ce înseamnă monofazat și trifazat, caracteristicile, avantajele și diferențele esențiale între aceste două tipuri de curent electric, și să-ți oferim o înțelegere clară și completă a implicațiilor fiecărei alegeri.

Pentru a facilita înțelegerea acestor concepte complexe, vom începe prin definirea și caracterizarea fiecărui tip de curent - monofazat și trifazat.

Cuprins:

1. Trifazat vs monofazat - detalii despre curentul monofazat
2. Monofazat vs trifazat - detalii despre curentul trifazat
3. Diferența dintre instalațiile de curent monofazat și trifazat
4. Branșamente trifazate sau monofazate - componente esențiale în funcție de scenariul de lucru



1. Monofazat vs. trifazat - detalii despre curentul monofazat

Imagine de Michal Jarmoluk de pe Pixabay.com

Instalațiile electrice reprezintă o parte esențială a infrastructurii moderne din orice domeniu de activitate. De la iluminatul casnic la echipamentele industriale din uzine, toate depind de un sistem electric bine proiectat și funcțional. În acest context, alegerea între curentul monofazat și cel trifazat devine esențială pentru eficiența și siguranța instalațiilor. Vom începe, deci, prin a dezvălui câteva elemente esențiale despre instalațiile de curent monofazat.

Curentul monofazat este o componentă esențială a instalațiilor electrice, fiind utilizat mai ales în gospodării, clădiri rezidențiale și mici afaceri. Curentul monofazat vs. cel trifazat reprezintă un sistem de distribuție a energiei electrice în care tot fluxul de curent este transmis printr-o singură fază. Această fază este însoțită de un conductor neutru sau de protecție și este utilizată în mod obișnuit în aplicații rezidențiale și comerciale. Iată câteva dintre caracteristicile esențiale ale curentului monofazat:

• Simplu și ușor de implementat. Unul dintre avantajele majore ale curentului monofazat vs trifazat este simplitatea instalațiilor electrice necesare pentru branșamente. Sistemul monofazat necesită doar două fire - o fază și un neutru - pentru a furniza energie electrică consumatorilor. Această simplitate face ca instalarea și întreținerea unui branșament și a unei instalații electrice monofazate să fie mai ușoare și mai accesibile decât în cazul sistemelor trifazate.

• Utilizare în aplicații și scenarii de lucru casnice și comerciale. Curentul monofazat este adesea folosit în aplicații rezidențiale, comerciale și chiar industriale de nivel redus precum și în alte medii unde cerințele de energie nu sunt foarte mari. Aceste branșamente monofazate alimentează echipamente casnice precum electrocasnicele, sistemele de iluminat, aparatura de climatizare, centrale termice și alte dispozitive de uz general.

• Tensiune constantă. Într-un sistem de tip branșament monofazat, tensiunea furnizată este constantă și uniformă pe parcursul întregii alimentări. Această caracteristică este esențială pentru asigurarea funcționării corecte a echipamentelor și dispozitivelor electrice.

• Echilibrare a încărcării. Deși sistemul monofazat furnizează curent printr-o singură fază, este important să se asigure o încărcare echilibrată între fazele instalate. O încărcare inegală a rețelei poate duce la suprasolicitarea unor componente ale sistemului și poate afecta în mod negativ performanța instalației electrice.

Prin urmare, curentul monofazat este o opțiune eficientă și convenabilă pentru numeroase aplicații rezidențiale și comerciale de dimensiuni mici și medii. Simplitatea și ușurința în implementare îl fac să fie o alegere populară în domeniul instalațiilor electrice, oferind utilizatorilor o sursă constantă de energie electrică pentru diverse nevoi de bază.

2. Trifazat vs monofazat - detalii despre curentul trifazat

Imagine de Couleur de pe Pixabay.com

Curentul trifazat, spre deosebire de cel monofazat reprezintă un sistem de distribuție a energiei electrice în care fluxul de curent electric este transmis printr-un set de trei faze, fiecare având o defazare de 120 de grade una față de cealaltă. Acest sistem complex oferă numeroase avantaje și este larg utilizat în industrie și aplicații comerciale și industriale cu nevoi crescute de energie electrică.

Iată câteva caracteristici esențiale ale curentului trifazat:

• Putere mai mare. Una dintre principalele caracteristici ale curentului trifazat vs cel monofazat este capacitatea sa de a furniza o putere mai mare decât sistemele monofazate. Datorită prezenței a trei faze distincte, curentul trifazat poate alimenta echipamente și mașini unelte cu puteri semnificative, ceea ce îl face ideal pentru utilizarea în industrie și procese de fabricație care necesită energie mare.

• Eficiență îmbunătățită. Sistemele bazate pe curent trifazat oferă o eficiență mai mare în transmiterea energiei electrice în comparație cu sistemele bazate pe curent monofazat. Această eficiență se datorează defazării fazelor, care permite ca încărcăturile să fie distribuite echilibrat între faze, reducând pierderile de energie în timpul transmiterii.

• Stabilitate și fiabilitate. Curentul trifazat față de cel monofazat oferă o stabilitate și fiabilitate mai mare în funcționare în comparație cu sistemele electrice bazate pe cel din urmă tip. Datorită prezenței a trei faze independente, un eventual eșec de funcționare într-o fază nu va afecta în mod semnificativ funcționarea întregului sistem electric, asigurând continuitatea și fiabilitatea furnizării de curent electric.

• Utilizare în aplicații industriale și comerciale. Curentul trifazat este indispensabil în numeroase aplicații industriale și comerciale, inclusiv în fabrici, uzine, șantiere navale, centrale electrice, și alte medii care necesită alimentare cu energie electrică de înaltă putere și stabilitate.

Prin urmare, branșamentele bazate pe curentul trifazat față de cele bazate pe curentul monofazat reprezintă o soluție eficientă și fiabilă pentru alimentarea cu energie electrică în aplicații de nivel comercial și industrial. Capacitatea sa de a furniza o putere mai mare, eficiența îmbunătățită și fiabilitatea în funcționare îl fac să fie o alegere ideală în medii care necesită alimentare cu energie electrică de înaltă performanță și stabilitate.

3. Diferența dintre instalațiile de curent monofazat și trifazat

Imagine de Michael Schwarzenberger de pe Pixabay.com

Atunci când vine vorba de alegerea între un branșament monofazat sau unul trifazat, este important să înțelegem diferențele esențiale între aceste două tipuri de alimentare cu energie electrică. Fiecare sistem are avantaje și caracteristici distincte care pot influența în mod semnificativ performanța și funcționarea instalației.

Iată câteva diferențe cheie între branșamentele monofazate și cele trifazate:

• Numărul de faze. Principala diferență între aceste două tipuri de branșamente, monofazate și trifazate, este numărul de faze utilizate pentru transmiterea energiei electrice. În cazul branșamentelor monofazate, se utilizează o singură fază și un conductor neutru sau de protecție, în timp ce branșamentele trifazate folosesc trei faze distincte, având fiecare, așa cum deja ai văzut, o defazare de 120 de grade față de celelalte.

De exemplu, într-o conexiune monofazată, curentul electric se distribuie prin două fire: firul de fază (reprezentat cu litera ”L” în schemele electrice) și firul neutru (simbolizat cu litera ”N”). Această conexiune este simplă și ușor de configurat.

• Puterea disponibilă. Branșamentele trifazate oferă o putere disponibilă mai mare decât cele monofazate. Datorită prezenței a trei faze independente, curentul trifazat poate alimenta echipamente și mașini cu necesar de putere semnificativ, ceea ce îl face ideal pentru aplicații industriale și comerciale care necesită consum mare de energie. Curentul trifazat este ideal, de exemplu, pentru sarcini de nivel industrial, cum ar fi motoarele electrice și echipamentele de sudură, pentru a exemplifica doar câteva din multitudinea de scenarii de lucru unde acest tip de branșament este necesar.

De exemplu, pentru puteri necesare de sub 11 kVA, un branșament monofazat poate fi suficient. Pentru puteri necesare între 11 kVA și 30 kVA, este deja necesară realizarea unui branșament trifazat. De asemenea, dacă instalația electrică are consumatori trifazici, alegerea se va îndrepta, în mod logic, către un branșament trifazat.

• Echilibrarea încărcăturii. În cazul branșamentelor trifazate, încărcătura este distribuită echilibrat între cele trei faze, reducând, astfel, riscul de suprasolicitare a unei singure faze și asigurând o distribuție uniformă a energiei electrice. În schimb, în circuitele monofazate, față de cele trifazate, trebuie să se acorde o atenție specială echilibrării încărcăturii pe rețea pentru a evita suprasolicitarea unui singur conductor.

• Costurile de instalare și mentenanță. Instalarea și întreținerea unui branșament trifazat pot fi mai costisitoare decât în cazul unui branșament monofazat, datorită complexității și a numărului mai mare de componente implicate. Cu toate acestea, costurile pot fi justificate în funcție de nevoile specifice ale proiectului și de avantajele oferite de un sistem trifazat în termeni de putere și stabilitate.

Așadar, alegerea între un branșament de curent trifazat sau unul monofazat depinde în mare măsură de cerințele specifice ale proiectului și de nevoile utilizatorului final. În timp ce branșamentele trifazate oferă o putere mai mare și o stabilitate îmbunătățită, branșamentele monofazate sunt adesea preferate în aplicații rezidențiale și mici comerciale datorită simplității și costurilor mai reduse de instalare și întreținere.

4. Branșamente trifazate sau monofazate - componente esențiale în funcție de scenariul de lucru

Imagine de alcangel144 de pe Pixabay.com

Un branșament electric, ca definiție, este, de fapt, o instalație electrică de joasă tensiune care conectează linia electrică de transport a furnizorului/distribuitorului de energie electrică la consumator, având contorul electric ca punct de delimitare. Acest branșament poate fi realizat fie în regim monofazat, fie trifazat, în funcție de puterea maximă solicitată și de necesitățile consumatorului.

Pe lângă diferențele esențiale menționate anterior între curentul trifazat și cel monofazat, există și alte aspecte importante de luat în considerare în ceea ce privește aceste două tipuri de alimentare cu energie electrică. În rândurile următoare, vom explora câteva detalii suplimentare care pot să ofere o înțelegere mai amplă a caracteristicilor și utilizărilor curentului monofazat și trifazat.

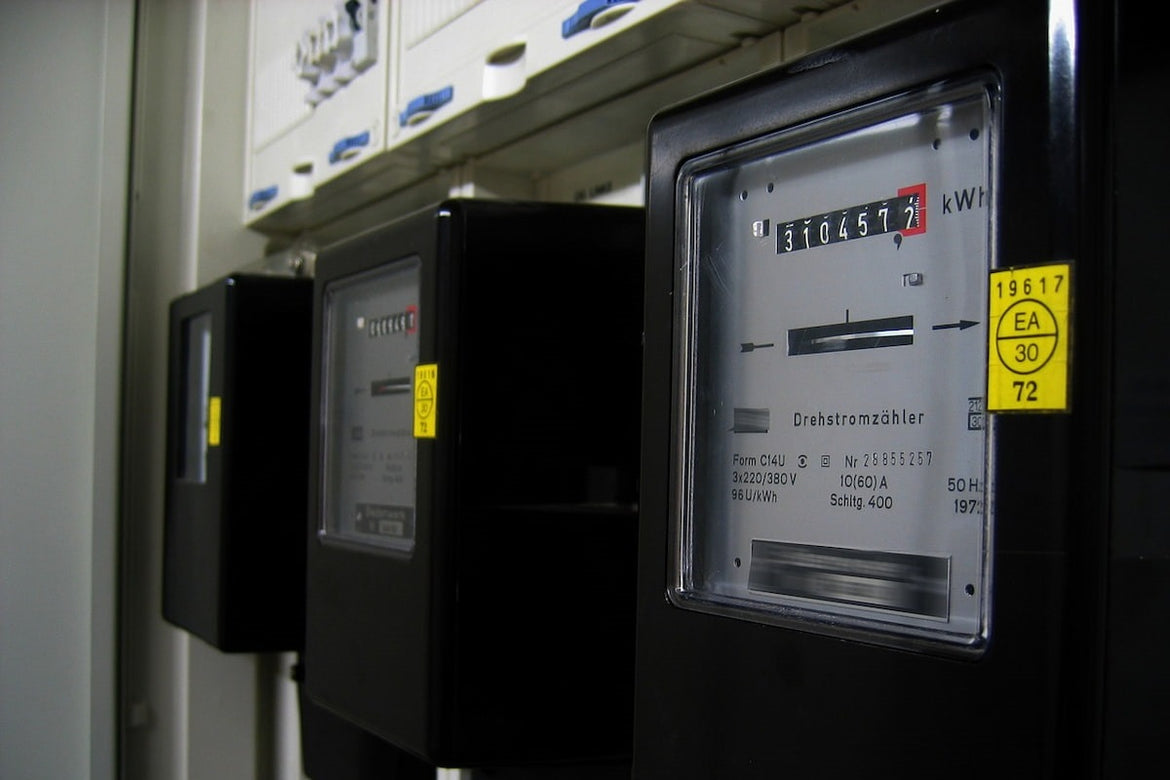

• Contoarele de curent electric necesare. Atât în cazul curentului monofazat, cât și în cazul celui trifazat, utilizarea unor contoare de curent electric adecvate este esențială pentru măsurarea consumului de energie. Contoarele trebuie să fie compatibile pentru tipul de alimentare utilizat și să fie instalate corect pentru a asigura o măsurare precisă a consumului de energie. Există variante monofazate și trifazate, în funcție de tipul de branșament.

Contoarele inteligente permit monitorizarea consumului în timp real și transmiterea datelor către furnizor.

• Racordul electric. Racordul electric reprezintă punctul de conexiune între linia electrică principală și firida de branșament. Poate fi realizat fie aerian (cu cabluri suspendate în aer), fie subteran (prin cabluri îngropate în sol).

• Firida de branșament. Realizează conexiunea între racordul electric și coloana electrică. Are și rolul de a proteja coloanele electrice împotriva scurtcircuitelor.

• Coloana electrică. Conectează instalația electrică a abonatului la firida de branșament. Poate fi individuală sau colectivă.

• Tablouri electrice. Atât în instalațiile electrice cu branșament monofazat, cât și în cele trifazate, tablourile electrice joacă un rol important în distribuția și protecția circuitelor electrice. Acestea trebuie să fie dimensionate corespunzător și să fie echipate cu dispozitive de protecție adecvate pentru a asigura siguranța și funcționarea corectă a instalației.

Tablourile electrice conțin siguranțe, întrerupătoare automate și alte dispozitive de protecție. Tablourile trebuie amplasate în locuri accesibile și etichetate corespunzător.

• Protecția modulară. În ambele tipuri de alimentare, protecția modulară este esențială pentru prevenirea suprasolicitării și protejarea echipamentelor consumatoare împotriva defecțiunilor și avariilor. Utilizarea corectă a dispozitivelor de protecție modulară, cum ar fi siguranțele și întrerupătoarele automate, este esențială pentru menținerea siguranței și a eficienței instalației.

• Cabluri și conductorii electrici. Alegerea cablurilor și conductorilor electrici potriviți este importantă în ambele tipuri de instalații. Cablurile trebuie să fie dimensionate în mod corespunzător pentru a suporta curentul și tensiunea specifică a fiecărui sistem, iar conductorii trebuie să fie selectați în funcție de nevoile specifice ale instalației și de mediu.

• Blocuri de măsură și protecție. Aceste blocuri includ contoarele și dispozitivele de protecție. Utilizarea blocurilor de măsură și protecție monofazice sau trifazice este importantă pentru monitorizarea și controlul eficient al consumului de energie, precum și pentru protecția împotriva suprasolicitărilor și avariilor rețelei electrice. Aceste blocuri trebuie să fie instalate corect și să fie echipate cu dispozitive de monitorizare și protecție adecvate.

În concluzie, pentru a asigura o funcționare sigură și eficientă a instalațiilor electrice, este important să se acorde atenție detaliilor suplimentare și să se utilizeze echipamente și dispozitive corespunzătoare în funcție de tipul de alimentare și de nevoile specifice ale fiecărui proiect. Prin înțelegerea profundă a acestor aspecte, se poate asigura o distribuție eficientă și sigură a energiei electrice în diverse aplicații rezidențiale, comerciale și industriale.
